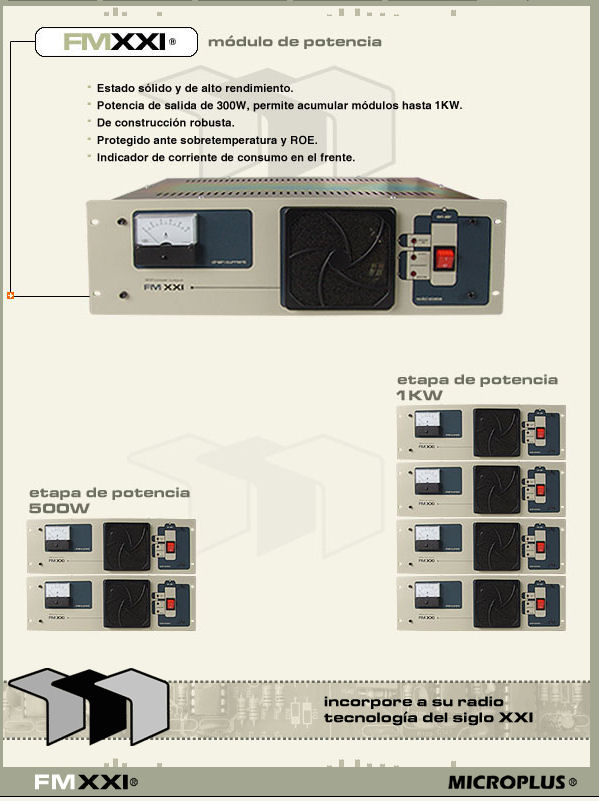

MODULO DE POTENCIA FM MAFER SIGLO XXI 300 WATTS LINEA TRADICIONAL

Descripción del equipo:

Es un amplificador de alta ganancia, posee un transistor de potencia Mosfet trabajando en una configuración Push Pull en clase C. La fuente de alimentación con transformador que utilizamos es muy robusta y de simple construcción.

PROTECCIÓN DE R.O.E.:
En el caso de detectar una R.O.E. excesiva, el Modulo de Potencia FM XXI cortará la tensión de alimentación hasta que halla sido solucionado el problema.

PROTECCIÓN POR ALTA-TEMPERATURA:
El disipador de la etapa de potencia posee un sensor de temperatura, el cual desafecta el transmisor en caso de detección de una temperatura superior a lo establecido, un led nos indica esta anomalía.

INSTRUMENTO:
En el frente se encuentra un amperímetro que nos indica la corriente de trabajo del transistor de potencia.

Con cualquier excitador que entregue 8 Watts puede excitar el módulo de 300w de salida final.

Los módulos se pueden ampliar por  pares, pudiendo sumarse  dos, cuatro u ocho, así obteniendo 580 W 1000 W y 2000 W respectivamente. Se entregan con todo el conexionado externo y el filtro de antena dentro del precio final.

Características Técnicas

Alimentación: 220 V CA
Rango de frecuencia: 88 - 108 Mhz.
Impedancia de Salida de RF: 50 Ohms soportando una R.O.E. de 1,2 a 1
Potencia de Salida de RF: 300 Watts ampliables hasta 2 kw
Potencia de Entrada de RF: 8 Watts.
Rendimiento: Mayor a 85%.
Tipo de Servicio: Full continuo.
Dimensiones: 430mm x 260mm x 145 mm.
